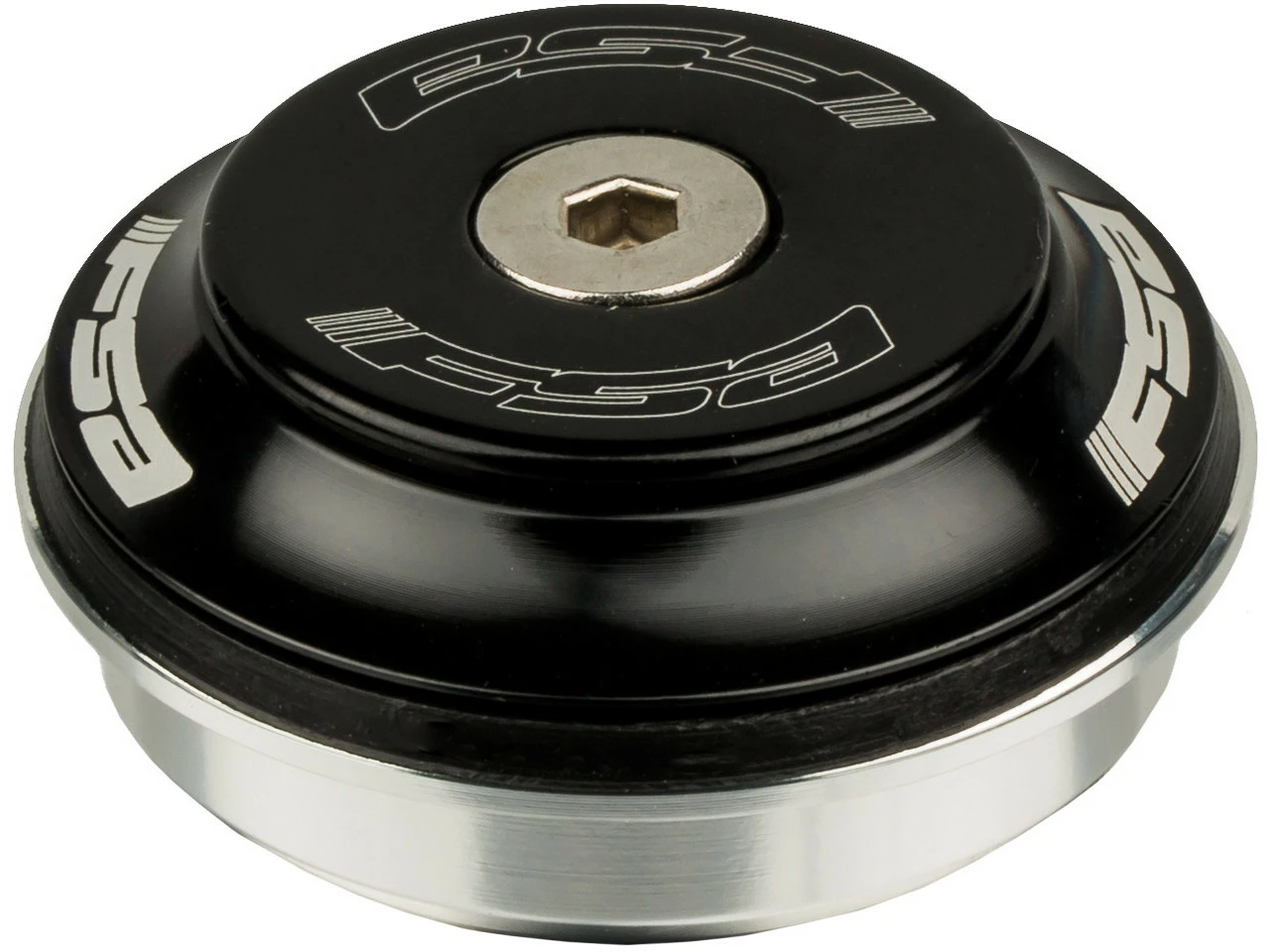

FSA Orbit Z ZS44/28,6 – ZS44/30 Steuersatz

FSA Orbit Z ist ein Zero Stack-Steuersatz für 1 1/8″ Gabelschaft mit Aluminium-Deckel.

Verwendung:Für 1 1/8″ Steuerrohre oben und unten in Kombination mit Standard 1 1/8″ Gabeln konzipiert.Spezifikationen:Einsatzbereich:Road, All Mountain, Cross Country, CityLagerschale oben:1 1/8″Lagerschale unten:1 1/8″Gabelschaft:1 1/8″Bauart:semi integriert (ZS)Technische Daten:Material:AluminiumLagerung:Schrägkugellager (36°/ 45° ACB)Einpresstiefe oben:10 mmEinpresstiefe unten:10 mmEinbauhöhe oben:16,9 mmEinbauhöhe unten:3,2 mmAußendurchmesser oben:44 mmInnendurchmesser oben:28,6 mmAußendurchmesser unten:44 mmInnendurchmesser unten:30 mmDichtung:Black SealDeckel:Aluminium, 8 mm (schwarz oder weiß)Features:Lagerschalen aus geschmiedetem Aluminiumfür Steuerrohr-Innendurchmesser 44 mm = Steuerrohr-Außendurchmesser 50 mmEinbauhöhe insgesamt 20,1 mmStandardized Headset Identification System (S.H.I.S.):Um Klarheit und Einheitlichkeit in den unübersichtlichen Dschungel der Steuersätze zu bringen, haben sich die Hersteller Acros, Cane Creek, Hope, Race Face, Reset Racing und Ritchey auf eine gemeinsame Nomenklatur geeinigt, der sich voraussichtlich noch weitere Firmen anschließen werden. Das System berücksichtigt die Maße des Rahmens in Kombination mit den Maßen der Gabel. Sowohl Ober- wie Unterteil des Steuersatzes werden demnach mit einer zweiteiligen Angabe versehen. Der erste Bestandteil bezeichnet Art des Steuersatzes (External Cup, Zero Stack, Integrated) und Steuerrohrdurchmesser. Der zweite Bestandteil – vom ersten durch einen Schrägstrich getrennt – gibt den Durchmesser des Gabelschafts an. Soll auf einen kompletten Steuersatz Bezug genommen werden, müssen die Angaben von Ober- und Unterteil kombiniert werden.

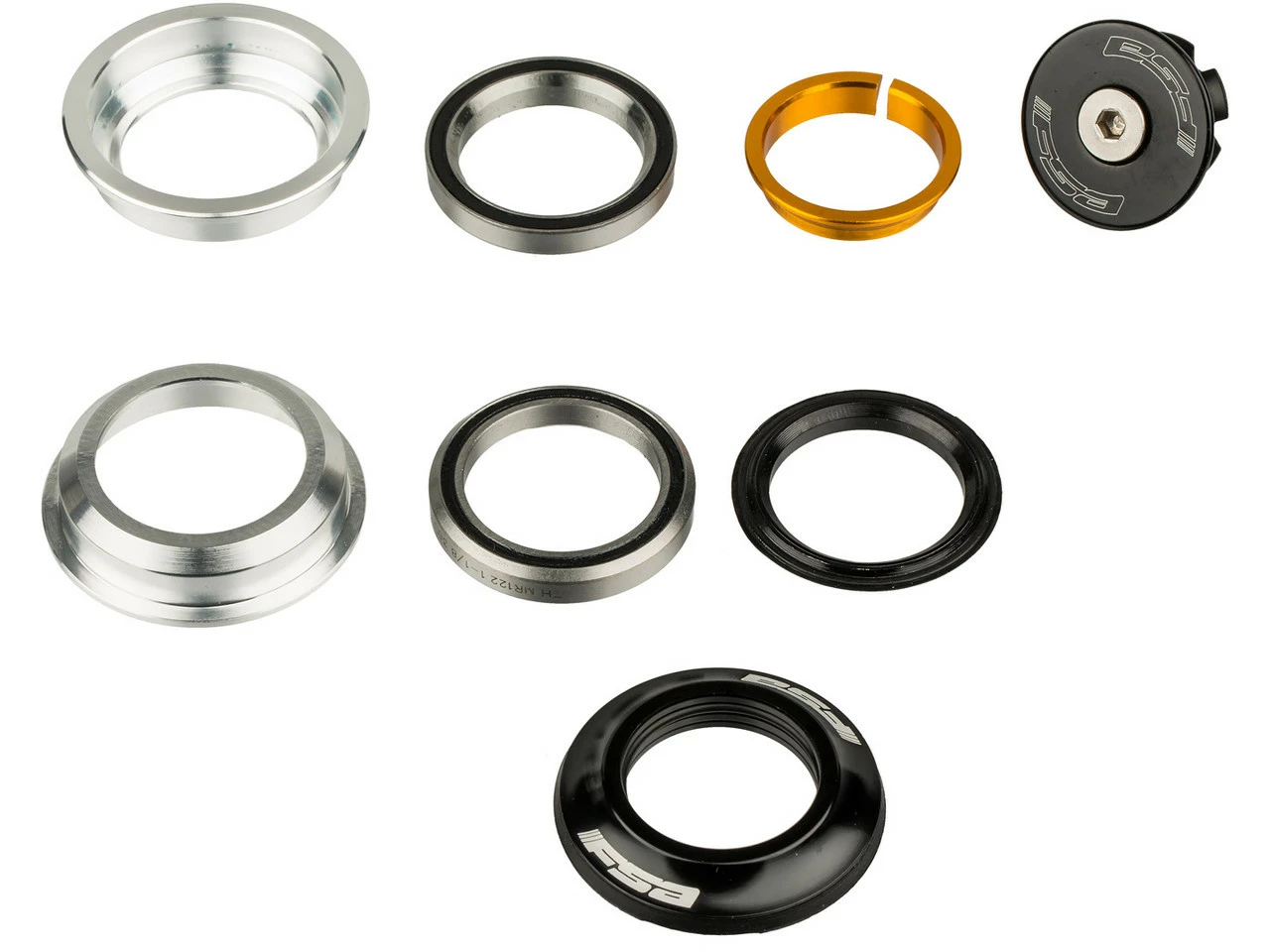

Nomenklatur:EC:Kugellager sind in einer Lagerschale verpresst, welche außerhalb des Rahmens liegen (External Cup)ZS:Kugellager sind in einer Lagerschale verpresst, welche im Rahmen integriert sind (Zero Stack)IS:Keine Lagerschalen, Kugellager liegen direkt im Rahmen (Integrated)Herstellernummern:schwarz:101-1300weiß:101-1309Lieferumfang:1 x Lagerschale FSA Orbit Z oben mit Lager1 x Lagerschale FSA Orbit Z unten mit Lager1 x Steuersatzdeckel FSA1 x Kompressionsring1 x Ahead-Kappe FSA1 x Gabelkralle mit Schraube1 x Gabelkonus
